TX Ranger电缆故障分析仪

品牌:英国BIC
型号:TX Ranger
产地:英国UK

bic-txranger-logo

英国BIC-TX Ranger是一款手持式电缆故障分析仪,对于电缆故障测试分析,TX Ranger提供了完整功能、高性能和旗舰级的规格。初级量程2.5米,结合1.3纳秒的脉冲宽度提供了仅5cm的盲区,这使其成为短距离电缆组件和线束故障测试的理想产品。

通过使用可选择的增益控制,可以轻松识别出微小和间歇性的故障,允许最多7次跟踪放大,当设置为扫描锁定模式时,可以选择高级降噪软件处理,允许用户选择8、16和32点跟踪,通过减少电气和环境干扰,平均进一步提高波形迹线的清晰度。

TX Ranger电缆故障分析仪具备多达50条波形轨迹的内置存储容量,包括时间/日期、阻抗、传播速度、光标位置、量程和增益值。这些波形可以被调用并用于与当前测试电缆进行比较,或通过USB电缆和TRACEXTRA电脑软件下载到PC。存储在PC上的历史数据也可以上传到TX Ranger,以便与当前测试结果进行比较。

配备了与PC兼容的USB 2.0数据接口,通过自带软件“TraceXtra”可存储测试结果并进行打印测试报告,通过此接口也可以进行固件的实时更新。

TX Ranger电缆故障分析仪能够兼容所有金属电缆类型,仪器提供了4种用户可选的阻抗设置,分别为25、50、75和100欧姆,Vp设置为1-99%,或者使用波速度英尺或米每微秒。使用音频发生器功能可以追踪故障电缆,向电路输入振荡音频。

TX Ranger电缆故障分析仪通过CE认证,坚固的ABS外壳,达到IP54防护等级,适合户外使用。作为一个核心仪器,TX Ranger提供了直观的图形菜单显示,简单易于使用。TX Ranger的重量仅350克,便于携带,是工程师现场短距离电缆故障测试应用的最佳仪器。

产品特点

  • 手持式、轻便设计、仅重350克;
  • 9段量程,初级量程2.5米,最大640米;
  • USB2.0接口、数据下载和软件实时更新;
  • TraceXtra专业PC软件(下载和分析波形);
  • 25、50、75、100欧姆可选电缆阻抗;
  • 具备存储功能,可存储50个波形轨迹;
  • 快速测试、记录时间和日期信息;
  • 高级波形降噪软件处理;
  • 内置音频发生器可用于查线;
  • 适用于电力、通讯电缆、网线、同轴电缆等;
  • 背光显示适合于黑暗环境使用
  • 软质便携包和专业测试棒;
  • IP54防护等级;
  • CE认证。

640米高性能电缆故障分析仪,5cm盲区、1.3ns带宽、初级量程2.5米、高级降噪软件
直接连接电缆一端,快速扫描测试电缆;单次扫描模式,连续扫描模式(每秒2次)
通过电缆扫描波形,准确判定故障类型和故障点的正确位置
(VP可设置百分数或速度微秒)
专业波形比较功能:主机可选择一个存储波形同实测波形比较,PC端可3个波形同屏比较
在线电压监测及安全警告信息提示(过压保护250V rms)
随机软件,完整电缆测试解决方案:PC下载/上传/硬盘数据存储/固件更新/导出波形
量程 2.5, 5, 10, 20, 40, 80, 160,320, 640米
量程选择 手动/自动
精度 1%
误差 1%
灵敏度 10像素反馈于640米,@0.6mmØ,PE , TP
VP传导速率 1~99%可调、或调为英尺米/微秒
用户增益调整 7x
扫描速率 2次/秒或扫描保持
波形平均模式 波形平均模式用户可选,禁用,8、16或32点迹线
内存 50 个测试结果
输出脉冲 5V峰值到峰值,开路
输出阻抗 25、50、75及100欧姆
输出脉冲宽度 1.3ns,自动调整
音频发生器 810-1100Hz震荡信号
显示屏 128×64像素的背光显示屏
过压保护 交流250V
工作温度 -10℃/ 50℃
存储温度 -20℃ / 70℃
电池寿命 20小时连续扫描测试时间
电池类型 6伏 4 x 1.5 AA 碱性电池
自动关机 可选1,2,3分钟 或 取消
尺寸 165 × 90 × 37毫米
重量 350克
安全 IEC 61010-1,EN 60950
EMC BS/EN 61326-1
防水防尘 IP54
标准配件 -鳄鱼夹测试棒
-TraceXtra软件光盘
-USB连接线
-软便携包
-用户说明书
软便携包
(可别于腰带或肩背)
软便携包+肩带
鳄鱼夹测试棒
TraceXtra软件光盘
USB连接线

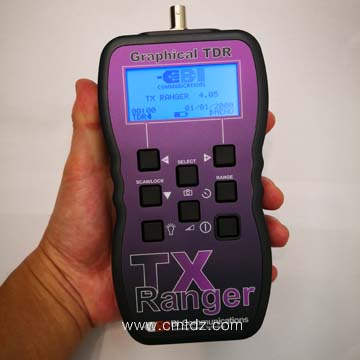

手持式、轻便设计、仅350克
165 × 90 × 37毫米

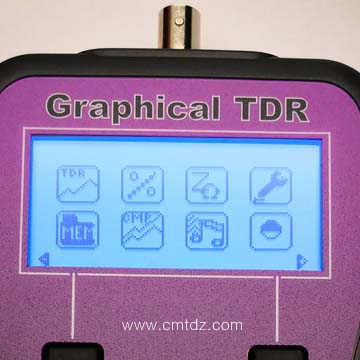

直观的图形菜单显示,简单易于使用
LCD尺寸:58 x 27mm,带背光
128×64像素

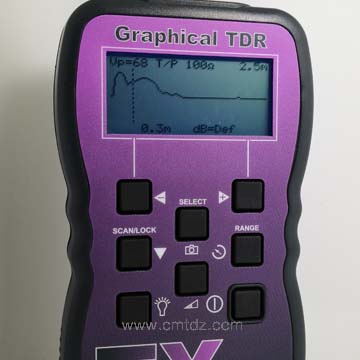

简易操作
八枚按键,
实现完整的图形TDR电缆故障波形分析定位操作,
用户友好菜单界面设计。

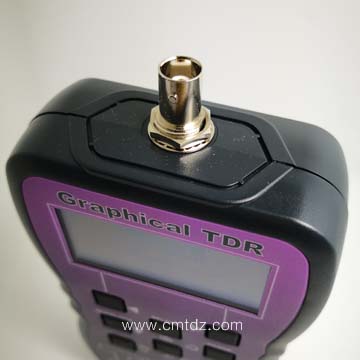

机身顶部BNC测试棒安全接口
BNC鳄鱼夹测试棒接口

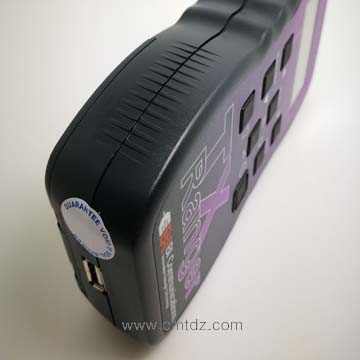

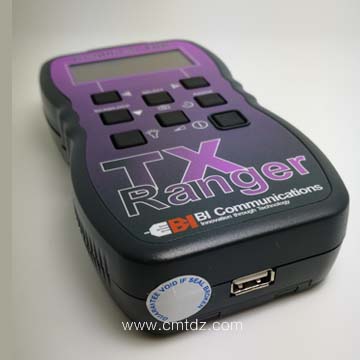

机身底部USB2.0接口
下载和上传功能
下载测试结果(故障波形)
固件更新
人体工学防滑设计
手持部分表面防滑设计、易于把持

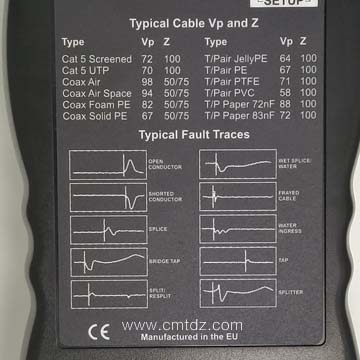

机身背部电缆信息及常见故障波形图示
典型电缆类型的VP值和阻抗值
10个典型故障波形图示

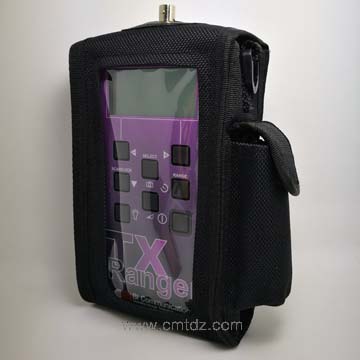

软质便携包
可别于腰带或肩背
顶部测试棒插孔预留空位
无需取出仪器可直接操作

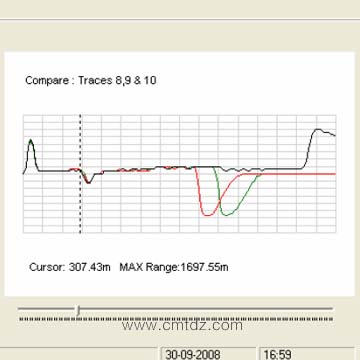

TraceXtra随机软件
波形下载和上传
固件更新
专业分析比较
测试报告
双绞线
分理出一对线分别连接红色鳄鱼夹和黑色鳄鱼夹
同轴电缆
红色鳄鱼夹连接电缆线芯,
黑色鳄鱼夹连接屏蔽层
屏蔽电缆
红色鳄鱼夹连接屏蔽层附近的导线,
黑色鳄鱼夹连接屏蔽层
多股线
连接任意相邻两芯

一个典型的阻抗异常故障的屏幕显示

垂直光标线可以沿着电缆波形左右移动,追踪电缆上的故障点,按左和右方向按钮可以确定事件点距离。光标定位在事件故障点起点,并在屏幕左下角显示故障点距离。

上图故障显示:64米处出现一个低阻抗故障,波形为负尖峰;129米处为高阻抗故障;电缆末端开路,波形为大的正尖峰,这用来确定电缆末端和整条电缆的长度为180米。
