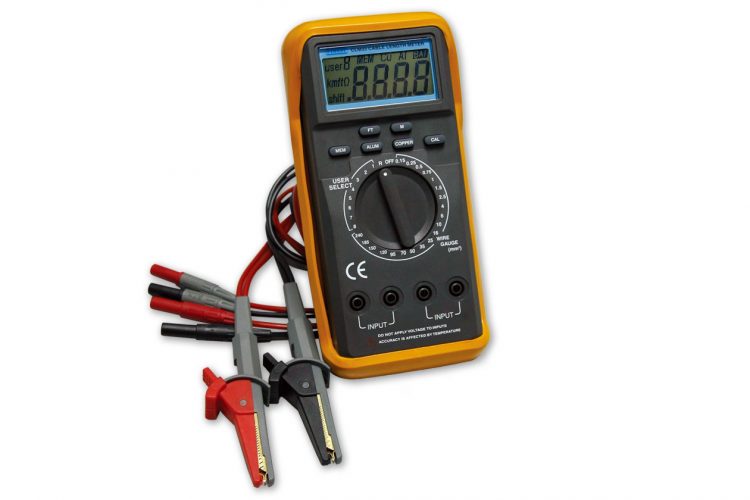

CLM33电缆长度测量仪
品牌：韩国优仪FINEST
型号：CLM33
产地：韩国KOREA
下载：CLM33产品文档.pdf
下载：CLM33快速指南.pdf
下载：CLM33用户手册.pdf
下载：CLM33英文手册.pd
下载：CLM33产品图片.pdf
韩国优仪FINEST-CLM33能够快速测量各种规格卷轴电缆的长度，匹配电缆横截面范围0.15mm²至240mm² (标准模式)，测量长度可达30,000米。
CLM33数秒内即可测量出长达30,000米铜或铝材质卷轴电缆的长度，而不必像常规测量长度需将电缆展开。这种功能对于电力部门、电力承包商、电线零售商及建筑行业来说是非常有用的。
CLM33备有用户自定模式，多达8组用户自定义电缆参数，用户可使用此模式预先取样电缆标准长度(5米)的电阻值数据，以自定义数据测量电缆长度。
符合行业标准的20个测量档位：0.15,0.25,0.5,0.75,1,1.5,2.5,4,6,10,16,25,35,50,70,95,120,150,185,240mm²。
产品特点
- 带蜂鸣器4位数字显示；
- 以米或英尺为单位长度测量；
- 铜线和铝线直接读数，达到1%测量精度；
- 8个用户自定义模式，对应非标电缆；
- 自动温度补偿，根据周围温度变化内部自动校准；
- 用户校准模式(仪器自带校准标准件)；
- 毫欧小电阻量程；
- 休眠模式(省电模式)；
- Kelvin专业测试棒 (KCTL)；
- UL/cUL 及CE 认证；
- 韩国原产。
可瞬间测量全卷电缆长度
| 长度量程 | 0.1到30,000米 |
| 匹配电缆横截面积 | 标准模式：0.15mm² 到 240mm² |
| 准确度 | ± (1%读数+1米)<100米(18~23℃) ± (1%读数)>100米(18~23℃) ± (2%读数+1米)<100米(<18℃和>23℃) ± (2%读数)>100米(<18℃和>23℃) *请使用自定义模式获得最佳的测量准确度 |
| 电阻量程 | 0到10Ω：± (0.5%读数+3位) 10到99.99Ω：± (0.5%读数+10位) |
| 分辨力 | 0.1米 (长度) / 1m Ω (电阻值) |
| 工作温湿度 | 0~40°C / 20~80% RH |
| 重量 | 接近587克 (连同保护套) |
| 电池类型 | 单个标准9V电池, NEDA 1604, 6F22, 006P |
| 电池寿命 | 60小时 (休眠模式180小时) |
| 休眠模式 | 15分钟无任何操作 |
| 外形尺寸 | 100W x 203H x 47D mm. (连同保护套) |
| 依照标准 | CE-mark, UL 1244, IEC 61010-1, CSA C22.2 No.231, EMC Directive |
* 仪表有最小和最大值的电阻值限制，相应的电缆有对应的量程范围，请参照下面的表格：
| 横截面积 (mm2) |
最短 (米) |
最长 (米) |
最短 (英尺) |
最长 (英尺) |
| 240 | 29.5 | 30.00k | 97.0 | 100.0k |
| 185 | 26.1 | 30.00k | 86.0 | 100.0k |
| 150 | 24.1 | 30.00k | 79.0 | 100.0k |
| 120 | 20.0 | 30.00k | 67.0 | 100.0k |
| 95 | 16.0 | 30.00k | 52.5 | 100.0k |
| 70 | 12.2 | 30.00k | 40.0 | 100.0k |
| 50 | 8.5 | 30.00k | 28.0 | 100.0k |
| 35 | 6.1 | 30.00k | 20.0 | 100.0k |
| 25 | 4.2 | 30.00k | 14.0 | 100.0k |
| 16 | 2.7 | 30.00k | 9.0 | 100.0k |
| 10 | 1.7 | 30.00k | 5.5 | 100.0k |
| 6 | 1.0 | 30.00k | 3.0 | 100.0k |
| 4 | 0.7 | 22.73k | 2.0 | 74.56k |
| 2.5 | 0.4 | 14.06k | 1.5 | 46.12k |
| 1.5 | 0.3 | 8.417k | 1.0 | 27.61k |
| 1 | 0.2 | 5.906k | 0.5 | 19.38k |
| 0.75 | 0.1 | 4.210k | 0.5 | 13.81k |
| 0.5 | 0.1 | 2.801k | 0.5 | 9.191k |
| 0.25 | 0.1 | 1.404k | 0.5 | 4.607k |
| 0.15 | 0.1 | 842.0 | 0.5 | 2.763k |
| 标准配件 | －9V电池 －Kelvin测试棒 (KCTL) －校准铜棒（2只） －保护套 (黄色) －仪器包 －用户说明书 |
测量条件？
CLM33测量电缆长度需要夹住电缆的两端，如实际条件不允许，例如埋在墙里面的多股综合布线电缆等情况，可以将末端短路，然后在一端测量。
标准档位/非标自定义档位？
1、标准档位对应国标电力电缆（纯铜/纯铝材质）；
2、非标电缆可用自定义模式测量（任意金属材质电缆/合金电缆都可用）。
精确度问题？
CLM33具有行业领先优势，达1%精确度等级(18~23度环境温度)，仪器的20个标准档位内置国标电缆数据库，符合国标的电缆可快速准确的测出长度值，读数偏差有以下两方面因素：
1、电缆的实际横截面积值小于所标注的横截面积值，例如： 240mm2电缆，实际只有220mm2，用240档位测试时，这种情况下测试电缆的电阻值相比较于该档位内置的国标数据会有偏差；
2、电缆材质不达标，这种情况下测试电缆的电阻值相比较于该档位内置的国标数据会有偏差。
读数值不稳定/跳动？
1、电缆同测试棒接触不良（可打磨电缆接触面保证接触良好）;
2、强磁场环境（例如大型变压器旁边）;
3、电池电量不足，会导致测试读数不稳定，变现为显示值一直变动。
是否可以自行校准或送计量局校准？
CLM33是一款高度集成化的仪器，为免维护型。用户不可以自行校准，也无需返厂再次校准。
当长时间不用或使用过长时间之后，请依照说明书执行校零的操作。
其他用途？
CLM33内置国际标准电缆的数据，不仅可以测量长度，还可作为标准源来衡量生产或来料电缆的质量，例如：当某一卷测试读数异常而其他卷则完全正常时，如果排除掉接触等非仪器自身的问题，则可以大致判定该卷电缆的质量问题；此外可以作为豪欧表来测电阻值。
补充说明
* 使用小技巧：粗电缆，可以用一个铜棒/单股粗铜线，将一头磨尖，制作成整体类似锥子，测试时将其钉入电缆截面里，然后夹住尾部测试，无需破坏电缆绝缘层。
* 由于市面上电缆品牌众多，品质参差不齐，当仪器的读数同电缆长度不一致时，可以用以下两个方式解决：
1、比例换算：例如A品牌240规格电缆100米，仪器测试读数105米，记下该比例因子(100/105)，当测试其他长度该电缆仪器读数是500时，电缆实际长度为500x(100/105);
2、自定义取样模式：需要执行自定义取样操作，该模式下测试值非常准确和客观。
