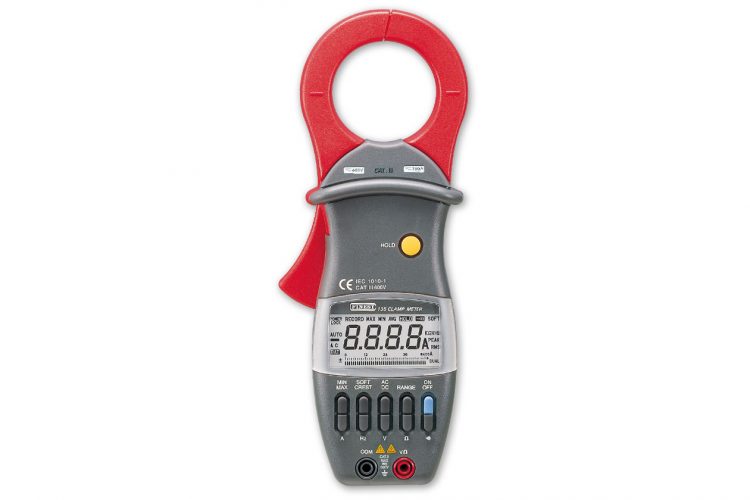

F135专业钳形电流表
韩国优仪FINEST-F135是一款具备真有效值测量，全面的安全保护级别，磨砂表面设计(防滑落)，测量结果准确可靠，结合了快速响应、多功能的高分辨率模拟棒和高精度数字双显示的专业700A交/直流钳表。
F135能够有效辅助解决包括非线性负载在内的各类电力故障。
产品特点
- 自动或手动量程选择；
- 数据保持；
- 10KHz频率量程；
- 交流电流(41段模拟捧)/频率(数字)双显示；
- 低电量提示，开机功能自检，电量自检及图形指示；
- 通断测试、电源锁定和自动关机(10分钟无操作)；
- 错误操作提示：当按下无效按钮时，仪器连续两次蜂鸣；
- 按键操作和记录中探测到新的最大/最小值时蜂鸣；
- 均值模式：电流/电压/频率不稳定时自动取3秒内均值；
- 振幅模式：测量瞬时半回圈峰值交流电流；
- 最小/最大/均值记录模式(振幅模式的峰值可记录)；
- 内部微处理器直流电流校零；
- 谐波电流的真有效值测量；
- 挡手板设计防止意外伤害；
- 浪涌(瞬时)电压保护；
- 防水、防尘密闭外壳；
- 保护套(含腰带)；
- CE认证，UL/CUL安全标准。
F170是一款品质卓越的交直流700A真有效值专业钳表，为韩国政府指定型号
真有效值测量，具备专业级钳表的功能和部分数字万用表的功能
原创+美学设计
| 显示 | 3 3/4 数位4000读数+41段模似棒 Hz：9999读数，刷新速率：4次/秒 模拟棒：刷新速率20次/秒，41段图形显示 |
| 最大导体尺寸 | ø 51mm (2.00”) |
| 最大钳口开度 | 52mm (2.04”) |
| 最大导体电压 | 600V rms |
| 频率量程 | 电流测量：10Hz 到 2KHz 频率测量：0.5Hz 到 10KHz |
| 振幅模式，连续波形 | 45Hz~65Hz, <1000A 峰值 准确度：1.4~2.0+20位 <100A 准确度：2.0~3.0+1% (+20位 <100A) 准确度：3.0~5.0+2% (+20位 <100A) |
| 导体干扰 | 最大1%电流值 |
| 工作温度 | -10℃ 到 55℃ |
| 工作湿度 | 0%~80%@40℃, 70%@50℃ |
| 存储温度 | -20℃ 到60℃ |
| 电池类型 | NEDA 1604A 9V or 6LF22 9V |
| 电池寿命 | 80小时 |
| 安规标准 | 主机：UL 1244, IEC 348/1010, IEC 664 附件：CATIll, CSA C22.2 No.231, ANSI/ISA S82, VDE 0411 |
| 重量 | 545g |
| 外形尺寸 | 4.39cm H x 9.75cm W x 24.5cm L |
交流电流
真有效值电流*1
|
量程
|
分辨力
|
准确度*2
|
|
|
0.30 – 39.99A
(40A刻度) |
0.01A
|
± (3% + 20)
± (4% + 30) ± (4% + 30) ± (8% + 30) |
45Hz – 65Hz
30Hz – 45Hz *3 65Hz – 1KHz 20Hz – 30Hz *4 |
|
0.3 – 399.9A
(400A刻度) |
0.1A
|
± (3% + 2)
± (4% + 3) ± (4% + 3) ± (8% + 3) |
45Hz – 65Hz
30Hz – 45Hz *3 65Hz – 1KHz 20Hz – 30Hz *4 |
|
400 – 700A
(400A刻度) |
1A
|
± 5%
± 7% ± 7% 无特定值 |
45Hz – 65Hz
30Hz – 45Hz *3 65Hz – 1KHz 20Hz – 30Hz *4 |
*1. 正弦波，导体中心测量，开机自检有相应指示图标和电量指示(大于40小时计)
*2. RMS Min/Max: 加上10 counts
*3. ≥1A, 30Hz – 45Hz
*4. 均值模式, ≥2.5A, RMS Min/Max: 加上2%读数
瞬时电流(振幅模式)**1
|
量程
|
分辨力
|
准确度
|
|
|
0.40 – 39.99A
(40A刻度) |
0.2A
|
± (3% + 30)
± (4% + 30) ± (4% + 30) ± (4% + 40) |
45Hz – 65Hz
30Hz – 45Hz **2 65Hz – 1KHz 20Hz – 30Hz **3 |
|
0.40 – 399.9A
(400A刻度) |
2A
|
± (3% + 3)
± (4% + 3) ± (4% + 3) ± (4% + 4) |
45Hz – 65Hz
30Hz – 45Hz **2 65Hz – 1KHz 20Hz – 30Hz **3 |
|
400 – 599A
(400A刻度) |
4A
|
± 3%
± 4% ± 4% ± 4% |
45Hz – 65Hz
30Hz – 45Hz **2 65Hz – 1KHz 20Hz – 30Hz **3 |
|
600 – 999A
(400A刻度) |
4A
|
± 7%
± 7% ± 7% ± 7% |
45Hz – 65Hz
30Hz – 45Hz **2 65Hz – 1KHz 20Hz – 30Hz **3 |
**1. 参考*1 **2. 参考*3 **3. ≥2.5A
频率***1
|
量程
|
分辨力
|
准确度
|
|
0.5 – 999.9Hz
|
0.1Hz
|
±(0.2% + 3)
|
|
1000 – 9999Hz
|
1Hz
|
±(0.2% + 3)
|
***1. 参考*1
电流自动量程：触发水平，5 Hz到1500 Hz，>0.7A RMS，1/2峰值电流
电流手动量程：触发阈值，10 Hz到1000Hz，
40A量程 – ≥6A RMS / 400A范围 – ≥40A RMS
直流电流
|
量程
|
分辨力
|
准确度
|
|
0.30 – 39.99A
|
0.01A
|
±(2% + 30)
|
|
0.3 – 399.9A
|
0.1A
|
±(2% + 10)
|
|
400 – 700A
|
1A
|
交流电压(真有效值)/直流电压
|
量程
|
分辨力
|
准确度
|
||
|
交流电压
|
直流电压
|
|||
|
45Hz – 65Hz
|
45Hz – 1KHz
|
|||
|
0 – 39.99V
|
0.01V
|
±(1.0% + 3)
|
±(2.5% + 5)
|
±(1.0% + 3)
|
|
0 – 399.9V
|
0.1V
|
|||
|
0 – 750V
|
1V
|
±(1.5% + 5)
|
±(1.5% + 5)
|
|
交流电压，共模抑制比：> 80dB，直流到60Hz
直流电压，常模抑制比：>11dB在50Hz或60Hz
共模抑制比：>84dB直流，50Hz或60Hz
电阻
|
量程
|
分辨力
|
准确度
|
|
0 – 399.9Ω
|
0.1Ω
|
±(1.0% + 10)
|
|
0 – 3.999KΩ
|
1Ω
|
±(1.0% + 3)
|
通断
|
量程
|
蜂呜临介值
|
|
400Ω
|
约. <35Ω
|
| 标准配件 | －9V电池 －测试棒 (FTL-500) －鳄鱼夹 (AC7) －保护套 (C130) －用户说明书 |
BT1（9V电池）
FTL-500 + AC7
（硅胶测试棒+鳄鱼夹）
（硅胶测试棒+鳄鱼夹）
用户说明书
C130（保护套正面）
C130（保护套背面）
可别于腰带
可别于腰带

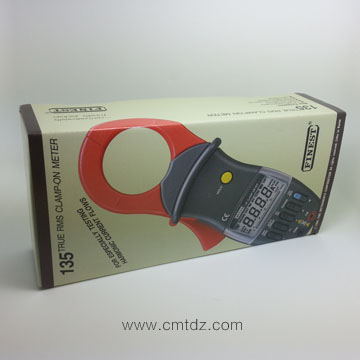

彩盒包装
260 x 125mm x 62mm（外包装）

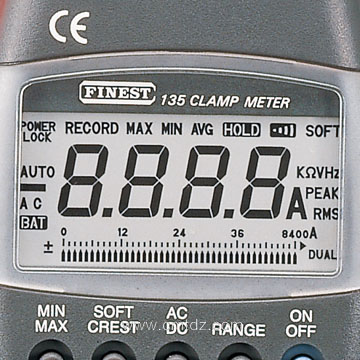

LCD背光显示
3 3/4 数位4000读数+41段模似棒
Hz：9999读数，刷新速率：4次/秒
模拟棒：刷新速率20次/秒，41段图形显示。
Hz：9999读数，刷新速率：4次/秒
模拟棒：刷新速率20次/秒，41段图形显示。

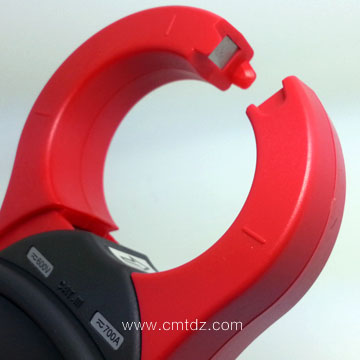

精湛的钳头工艺

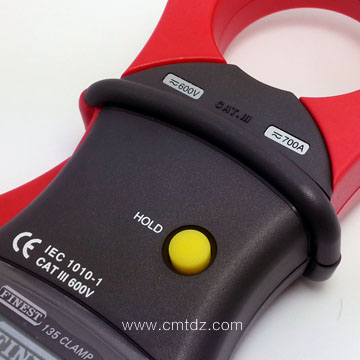

安全防护设计（挡手板）
手持部分安全防护设计，有效防止危险触碰。

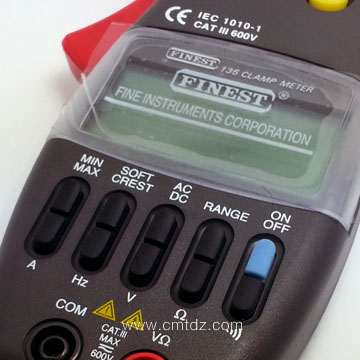

原创+美学设计
原创美学设计，方便实用，5排按键。

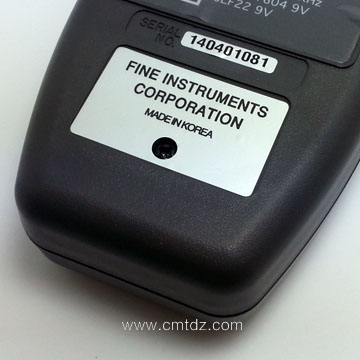

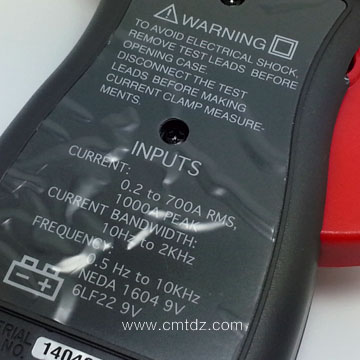

安全提示信息
韩国原产
原产地、产品序列号及生产日期信息。
