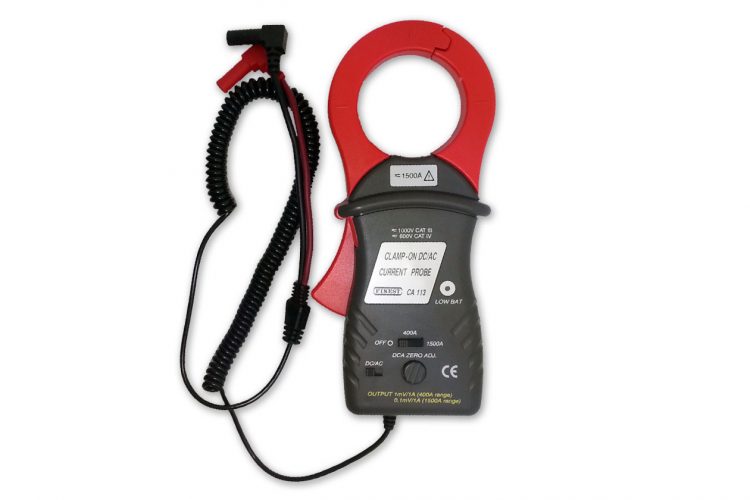

CA113 1500A启动电流测量/万用表电流探头
韩国优仪FINEST-CCA113 1500A启动电流测量万用表电流探头是一款依照EN 61010-1：2002和EN 61010-2-032：2002（过压等级IV）的安全标准而设计的手持式1500A交直流钳头适配器。EMC Directive（EN 61326-1：2006和EN 61326-2-2：2006），其他安全标准请参考（“安全规格”）。
如今复杂的电动及混合动力汽车的电气系统需要测量汽车起动发电系统启动电流(起动电流,起动电动机)会达到交流400A~800A有效值(或1250~1350A峰值)。
CA113 1500A启动电流测量万用表电流探头可应用于任何具备4000读数的万用表，测量提供输出1mV/Amp交直流（400A量程）和0.1mV/Amp交直流（1500A量程）。
产品特点
- CE-mark认证
- 适用于任何可测量毫伏电压的万用表
- 量程和分辨力可显示10mV输出/400A量程和1mV输出/1500A量程
- 1500A交直流量程
- 直流转轮调零
- 低电量提示
- 最大导体尺寸: Ø51mm(2.0″)
- 手防护设计
- EN61010-1 & EN61010-2-032; CAT III 1000V & CAT IV 600V
| 最大导体尺寸： | 1根51mm(1000MCM THHN) 或两根25mm(500MCM) |
| 钳头最大开度： | 52mm |
| 输出电缆： | 1.6米 |
| 工作温湿度： | 0~45℃/0~80%RH |
| 存储温度： | -20~60℃ |
| 海拔高度： | 0~2000米 |
| 电池类型： | 9V DC, NEDA 1604, IEC 6LR61 |
| 电池寿命： | 200小时 |
| 外形尺寸： | 205H x 97W x 44D mm |
| 重量： | 410g |
| 电流量程： | 0.1A~400A AC/DC 1A~1500A AC/DC |
| 输出信号： | 1mV *A AC/DC(400A量程), 0.1mV *A AC/DC(1500A量程) |
| 准确度：(DC 到400Hz) | DC量程：±(1.5% + 5) AC量程：±(2.5% + 5) |
| 工作电压： | 600V AC/DC RMS |
| 通常模式电压： | 42V DC 或 30V AC |

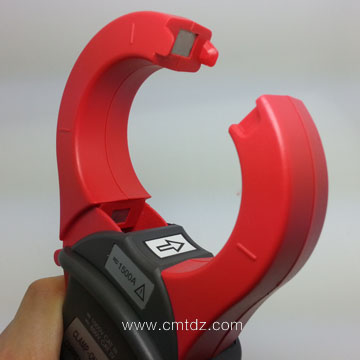

精湛的钳头工艺
安全防护设计（挡手板）

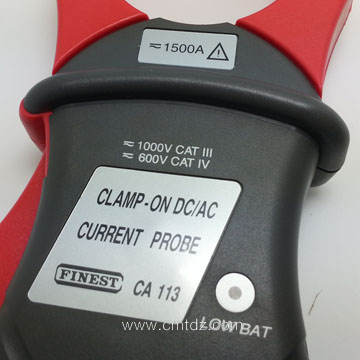

交直流最大1500A
CAT III 1000V安全保护
CAT IV 600V安全保护
低电量指示灯
CAT III 1000V安全保护
CAT IV 600V安全保护
低电量指示灯

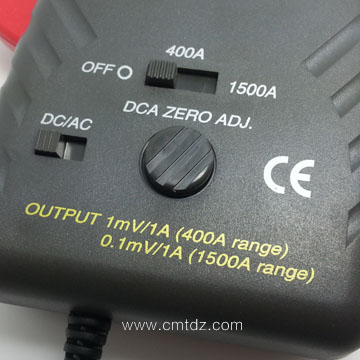

直流转轮调零
400A/1500A档位选择
直流/交流档位选择
直流转轮调零
CE认证
直流/交流档位选择
直流转轮调零
CE认证

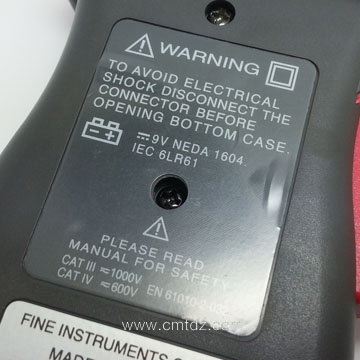

安全提示信息

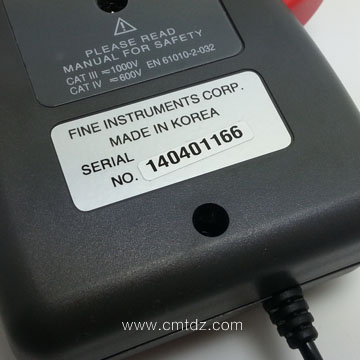

韩国原产
原产地、产品序列号及生产日期信息。

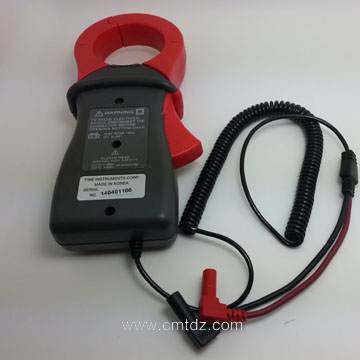

连接线伸展设计
可拉升至1.6米

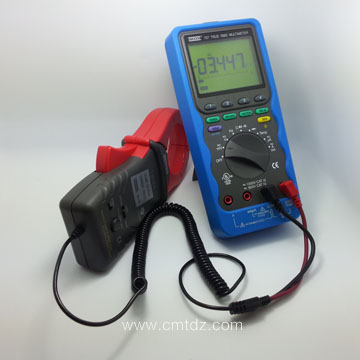

专业用于数字万用表的1500A大电流钳头
CA113适用于任何具备4000读数、
毫伏测量的数字万用表。
毫伏测量的数字万用表。
| 注意事项 | 请仔细阅读以下安全信息，如果钳头未按照如下安全手册操作，钳头的安全特性可能会永远损坏。 1、不要用于测量高于600V有效值的电路 2、保持手指位于隔离栏后后面（手防护设计） 3、请特别注意当测量未绝缘导体或导体排，任何意外的触碰可能会导致电击 4、请检查钳口表面：钳口应保持干净，避免灰尘、生锈、 5、脏污和其他外部的问题 6、当钳头的绝缘层损坏，请勿使用 |
| 安全规格 | 600V交直流过压保护等级IV，EN61010-1：2002和EN61010-2-032：2002。 设计防护等级II，双绝缘 UL61010-1，2nd Edition（2005.07），CAN/CSA-C22.2 No.61010-1，2nd Edition（2004.07）和EN 61010-2-032：2002，2nd Edition。 |
| 适用对象 | CA113适用于任何具备4000读数、毫伏测量的万用表： 1、测量提供输出1mV/Amp交直流（400A量程）和0.1mV/Amp交直流（1500A量程） 2、适用于标准安全防护的香蕉插头 3、输入阻抗大于或等于10 MΩ |
| 测量交流 | 1、连接探头到DMM的输入端； 2、开机，将DMM调到交流毫伏档位； 3、选择DMM交流测量，打开钳头、选择400A或1500A量程； 4、通过钳头夹住导体测出电流值； 5、读数和计算电流值。 |
| 测量直流 | 测量直流前，由于受到地球磁场的影响，DMM会显示正的或负的读数，请执行调零操作。 1、连接探头到DMM的输入端； 2、开机，将DMM调到直流毫伏档位； 3、选择DMM直流测量，打开钳头、选择400A量程，执行调零操作； 4、根据实际情况选择400A或1500A量程； 5、通过钳头夹住导体测出电流值，如有必要，请使用箭头标记电流流向； 6、读数和计算电流值。 |
